Réponse courte : l'ouverture de maille détermine la taille des particules retenues : une ouverture de 0,1 mm, soit 100 µm, retient les particules plus grosses qu'environ 100 µm. La surface ouverte détermine la vitesse à laquelle liquide ou air traverse la toile. Choisissez la plus grande ouverture qui retient encore ce que vous devez arrêter, utilisez le V4A pour l'eau de mer et les milieux agressifs, et soutenez les toiles très fines par une toile de support plus grossière. treillismetallique.fr découpe la toile filtrante à la dimension commandée.
Comment l'ouverture de maille se rapporte-t-elle à la taille des particules ?
L'ouverture de maille est l'espace libre entre deux fils. Pour la convertir en microns, multipliez les millimètres par 1000. Les particules plus grosses que l'ouverture sont retenues, les plus petites passent. Des particules allongées ou molles peuvent passer par des ouvertures plus petites que leur longueur : l'ouverture est donc une indication, pas une coupure absolue.
| Tâche | Ouverture de maille typique |
|---|---|
| Filtration grossière, feuilles et débris | 1–2 mm |
| Tamisage de sable, terre et gravier | 0,4–1 mm |
| Filtration fine de liquides | 0,15–0,25 mm (150–250 µm) |
| Filtration très fine | 0,075–0,1 mm (75–100 µm) |
Pourquoi la surface ouverte compte-t-elle ?
La surface ouverte est la part de la surface occupée par les trous. Une surface ouverte plus élevée signifie plus de débit et moins de perte de charge à ouverture égale. Les toiles fines demandent un fil mince pour garder une surface ouverte utile, ce qui les rend plus fragiles. Le tableau calcule la surface ouverte à partir de l'ouverture de maille et du diamètre du fil.
| Treillis | Ouverture de maille | Fil | Surface ouverte | Poids | Prix |
|---|---|---|---|---|---|
| V4A 0.075 × 0.05 mm | 0.075 mm (75 µm) | 0.05 mm | 36 % | 0.2 kg/m² | 38 €/m² |
| V2A 0.1 × 0.065 mm | 0.1 mm (100 µm) | 0.065 mm | 37 % | 0.33 kg/m² | 42 €/m² |
| V2A 0.15 × 0.1 mm | 0.15 mm (150 µm) | 0.1 mm | 36 % | 0.4 kg/m² | 34 €/m² |
| V2A 0.25 × 0.16 mm | 0.25 mm (250 µm) | 0.16 mm | 37 % | 0.8 kg/m² | 30 €/m² |
| V2A 0.4 × 0.25 mm | 0.4 mm (400 µm) | 0.25 mm | 38 % | 1.22 kg/m² | 44 €/m² |
| V2A 0.5 × 0.2 mm | 0.5 mm (500 µm) | 0.2 mm | 51 % | 0.73 kg/m² | 32 €/m² |
| V2A 1 × 0.3 mm | 1 mm | 0.3 mm | 59 % | 0.88 kg/m² | 32 €/m² |
| V2A 2 × 0.5 mm | 2 mm | 0.5 mm | 64 % | 1.2 kg/m² | 38 €/m² |
V2A ou V4A pour les filtres ?
Le V2A convient à l'eau douce, aux aliments, aux huiles et à la plupart des milieux neutres. Choisissez le V4A pour l'eau de mer, la saumure, l'eau chlorée et beaucoup de produits chimiques de process, car le molybdène augmente nettement la résistance aux piqûres par chlorures. Plusieurs toiles fines existent dans les deux nuances ; voir V2A vs V4A.
Conseils pour les toiles filtrantes fines
- Soutenez-les. Une toile très fine se déforme sous la pression. Placez une toile plus grossière derrière comme support.
- Pincez, ne collez pas. Le serrage du bord dans un cadre ou une bride garde la toile tendue et remplaçable.
- Lavez du côté propre. Le contre-lavage retire les particules retenues sans les enfoncer plus profondément dans les ouvertures.
Ce à quoi une toile tissée ne convient pas
- Plus fin que 75 µm. Notre toile la plus fine a une ouverture de 75 µm. Poussières très fines, bactéries et particules submicroniques demandent des membranes ou des filtres en profondeur.

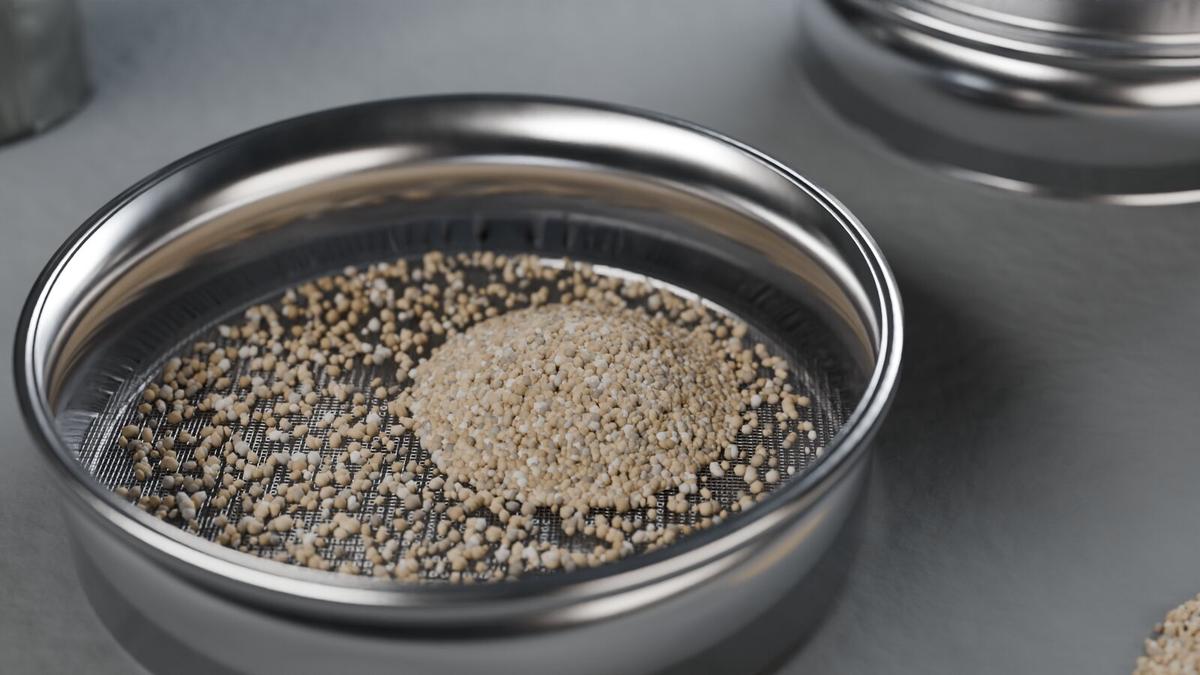

- Analyse granulométrique certifiée. Les tamis de laboratoire sont fabriqués et vérifiés selon l'ISO 3310-1. Une toile vendue au mètre n'est pas un tamis certifié.
- Filtration stérile ou médicale. Elle exige des milieux filtrants validés.
Questions fréquentes
À quoi correspond une ouverture de 100 µm ?
100 µm équivalent à 0,1 mm. Multipliez les millimètres par 1000 pour obtenir des microns, ou divisez les microns par 1000 pour obtenir des millimètres.
Puis-je utiliser la toile comme tamis de laboratoire ?
Non. Un tamis certifié doit être fabriqué et vérifié selon l'ISO 3310-1, avec une tolérance d'ouverture documentée et une fiche d'identification. Une toile au mètre est un milieu filtrant, pas un instrument de mesure.
Quelle nuance pour l'eau de mer ?
Le V4A (AISI 316). Le molybdène de l'alliage résiste aux piqûres par chlorures : c'est pourquoi le V4A est la nuance standard pour l'eau de mer, la saumure et l'eau chlorée.
Comment éviter que la toile fine se déchire ?
Placez une toile de support plus grossière derrière et serrez le bord dans un cadre ou une bride. Une toile très fine se déforme sous la pression et se déchire sur les bords non soutenus.
Toutes les toiles sont découpées à la dimension commandée. Voir les gammes complètes V2A et V4A.
Sources et pour aller plus loin
- ISO 3310-1:2016, tamis de contrôle — exigences techniques et vérification
- Wikipédia : tamisage
